模拟量输出位移传感器厂家
产品描述
模拟量输出信号：4-20mA 0-10V 0-5V
一、 按照原理分类：
1、差动式原理：LVDT位移传感器
2、磁致伸缩原理：磁致伸缩位移传感器
二、产品优势
1、产品通过CE认证，防爆认证ExdII CT6,防护等级IP65-68.
2、TS16949质量管理体系，3370㎡制造基地，110团队为产品的后续使用保驾护航
三、产品详述
1、LVDT位移传感器
1）回弹式
a. 图片
b. 产品特点
a) 位移量0-100mm，内置弹簧推动测量探头，自复位。
b) 直径20mm，外壳采用304不锈钢
c) 探头可拆卸，有多种形式，可以采用球头、平头、滚珠、轮形等，材质采用耐磨镀络硬质工具钢或客户定制材料。
c. 性能参数
|
供电电压 |
直流9V-28V 或直流5V 或交流 |
|
供电电流 |
电压输出型供电电流≤12mA |
|
二线4-20mA电流输出型供电电流4-20mA |
|
|
位移量程 |
2.5mm、5mm、10mm、15mm及0-100mm 所有量程任选 |
|
输出信号 |
0.5-4.5VDC(低功耗产品,5VDC供电) |
|
0-5VDC（三线制，9V-28V DC供电电压） |
|
|
0-10VDC（三线制，15V-28V DC供电电压） |
|
|
4-20 mA(二线制,15V-28V DC供电电压) |
|
|
Modbus RS485数字信号 |
|
|
线性误差 |
±0.25%、±0.5% 可选 |
|
使用温度 |
-25℃-+85℃ |
|
温度系数 |
≤零点0.01%/℃ |
|
灵敏度≤0.025%/℃ |
|
|
分辨率 |
0.1μm（ ），数字式是16bit |
d. 常规机械尺寸
l 备注：其他尺寸要求，可以根据客户要求定制。
2）Φ8电感测头
- a. 图片
b. 产品特点
直径8mm，重复精度高达1μm，位移量0-8mm，常用于汽车零部件、硬盘、轴承等的精 密厚度尺寸检测。
c. 性能参数
|
供电电压 |
直流9V-28V |
|
供电电流 |
电压输出型供电电流≤12mA |
|
二线4-20mA电流输出型供电电流4-20mA |
|
|
位移量程 |
2.5mm、5mm、10mm可选 |
|
输出信号 |
0.5-4.5VDC(低功耗产品,5VDC供电) |
|
0-5VDC（三线制，9V-28V DC供电电压） |
|
|
0-10VDC（三线制，15V-28V DC供电电压） |
|
|
4-20 mA(二线制,15V-28V DC供电电压) |
|
|
Modbus RS485数字信号（四线制，9-12VDC供电） |
|
|
线性误差 |
±0.25%FS、±0.5%FS 可选 |
|
重复误差 |
1μm-5μm |
|
使用温度 |
-25℃-+85℃ |
|
温度系数 |
≤零点0.01%/℃ |
|
灵敏度≤0.025%/℃ |
|
|
分辨率 |
0.1um，数字式是16bit |
d. 常规机械尺寸
3）气动式
a. 图片
b. 产品特点
a) 气动推动测量探头。传感器内置小气缸，替代机械臂，减少工作过程中的机械误差。
b) 直流单电源供电，内置高性能信号调节器。
c) 体积小，安装简单，无需调零
- a. 性能参数
|
供电电压 |
直流9V-28V 或直流5V |
|
供电电流 |
电压输出型供电电流≤12mA |
|
二线4-20mA电流输出型供电电流4-20mA |
|
|
位移量程 |
2.5mm、5mm、8mm、10mm、15mm |
|
输出信号 |
0.5-4.5V(低功耗产品,5VDC供电) |
|
0-5V（三线制，9V-28V DC供电电压） |
|
|
0-10V（三线制，15V-28V DC供电电压） |
|
|
4-20 mA(二线制,15V-28V DC供电电压) |
|
|
Modbus RS485数字信号（四线制，9-12VDC供电） |
|
|
线性误差 |
±0.25%、±0.5% 可选 |
|
重复误差 |
＜0.01% of FS |
|
使用温度 |
-25℃-+85℃ |
|
温度系数 |
≤零点0.01%/℃ |
|
灵敏度≤0.025%/℃ |
|
|
分辨率 |
0.01um（ ），数字式是16bit |
b. 常规机械尺寸
4）分体式（非接触式）
a. 图片
b. 产品特点
a) 位移量0-500mm
b) 使用寿命长：铁芯与传感器不接触，无滑动触点，没有机械摩擦
c) 频响高50HZ-600HZ
d) 防护等级高，IP65-68
c. 性能参数
|
供电电压 |
直流9V-28V 或直流5V 或交流 |
|
供电电流 |
电压输出型供电电流≤12mA |
|
二线4-20mA电流输出型供电电流4-20mA |
|
|
位移量程 |
2.5mm、5mm、10mm、15mm、25mm、50mm及0-500mm 所有量程任选 |
|
输出信号 |
0.5-4.5V(低功耗产品,5VDC供电) |
|
0-5V（三线制，9V-28V DC供电电压） |
|
|
0-10V（三线制，15V-28V DC供电电压） |
|
|
4-20 mA(二线制,15V-28V DC供电电压) |
|
|
Modbus RS485数字信号 |
|
|
线性误差 |
±0.25%、±0.5% 可选 |
|
重复误差 |
＜0.01% of FS |
|
使用温度 |
-25℃-+85℃ |
|
温度系数 |
≤零点0.01%/℃ |
|
灵敏度≤0.025%/℃ |
|
|
动态特性 |
250HZ（ ） |
|
分辨率 |
0.01um（ ），数字式是16bit |
|
承受冲击力 |
150g/11ms |
|
承受加速度 |
20g |
|
径向运动敏感性 |
不敏感，可用于高速在线检测 ＜250m/s |
- d. 常规机械尺寸
l 备注：其他尺寸要求，可以根据客户要求定制。

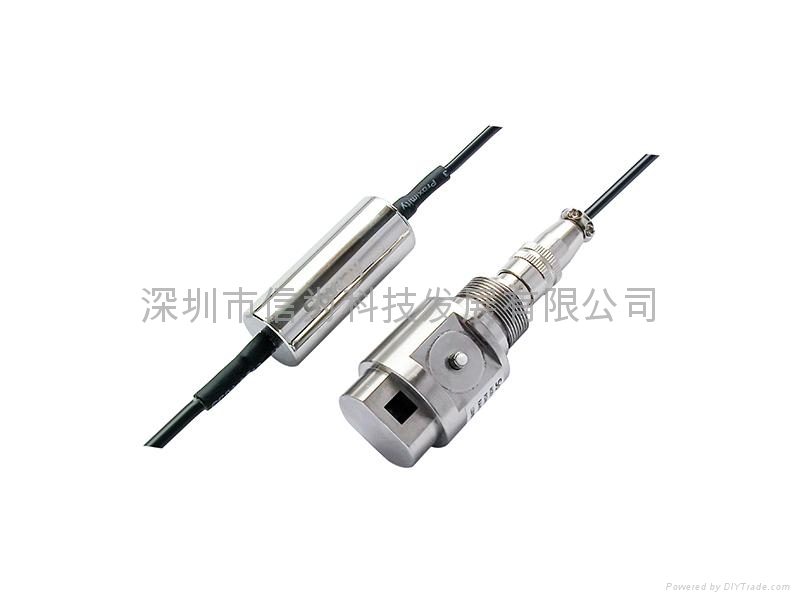

5）分离式
- a. 图片
- b. 产品特点
传感器与电子仓分离，适用于安装空间较小或者工作温度较高的环境。
* 更多技术查询，请点击下载规格书查阅或来电咨询。
